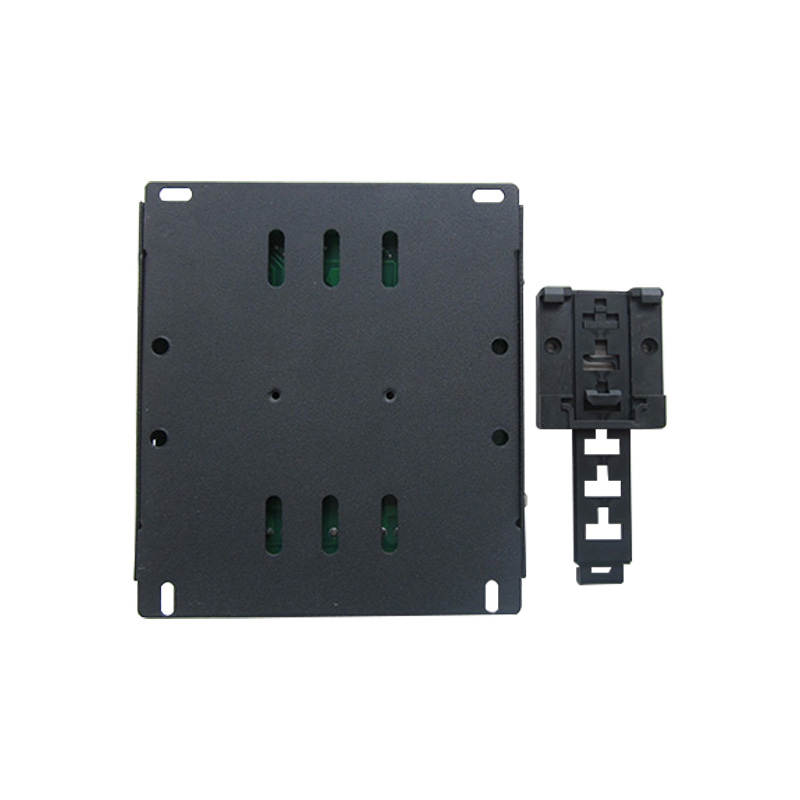

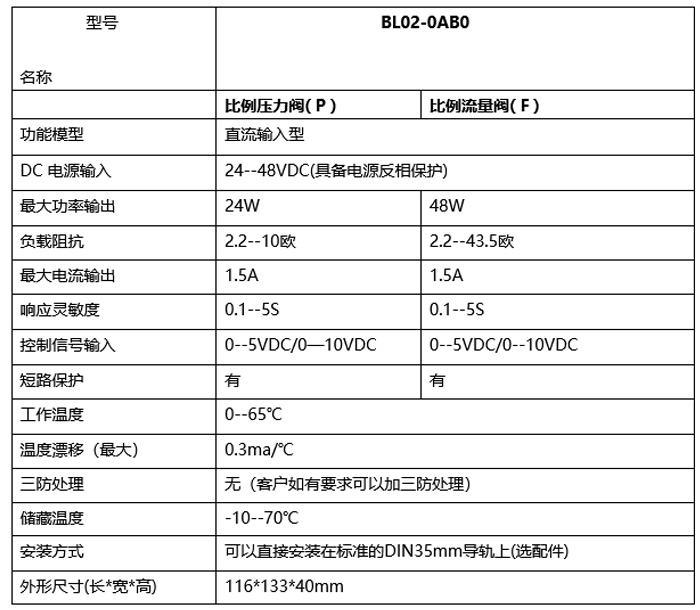

一：产品参数

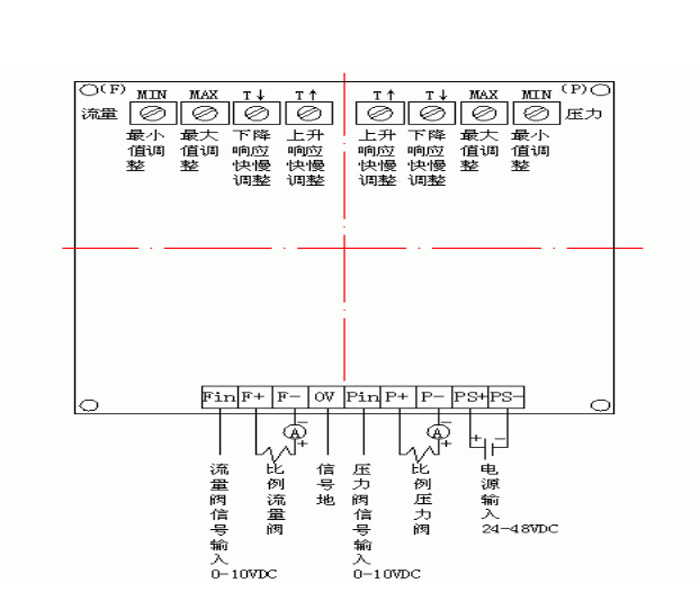

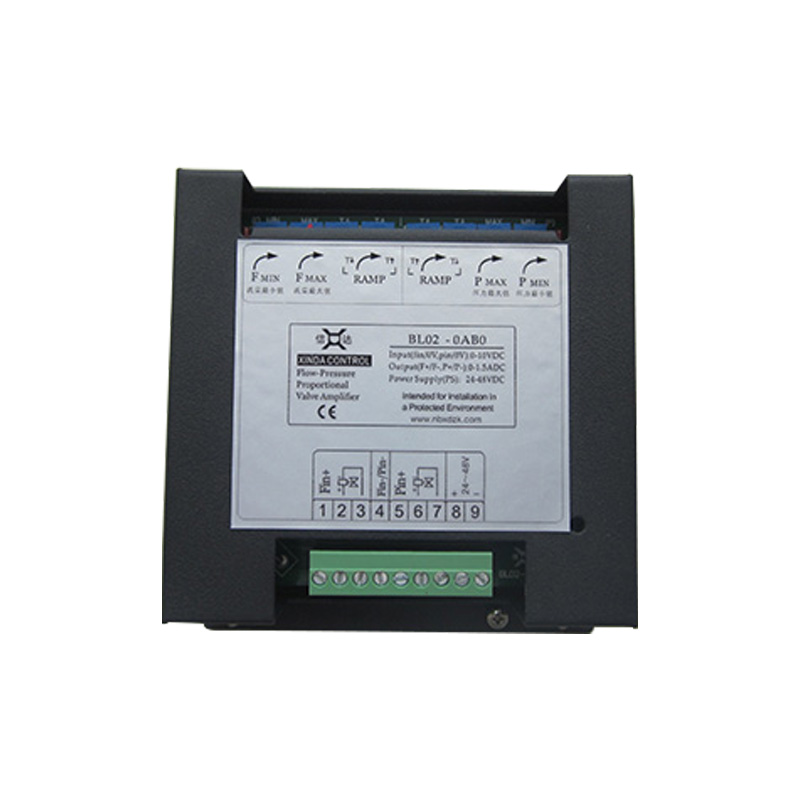

二：产品接线图
1．外部指令输入信号0~10VDC加到fin或pin端,信号输入地接0V端， P+,P-端或F+,F-端输出脉宽调制电流信号驱动比例压力阀或流量阀线圈。
2．工作电源DC24V~48V,正负分别从PS+,PS-端接入， 阀的电阻在20Ω以下电源可用24V，阀的电阻在20Ω-40Ω用48V电源。
3．放大器配有颤振信号发生器，以减小磁滞，提高比例阀的灵敏度和分辨率。 颤振信号频率分100Hz，150Hz和200Hz三档可供选用。（注明：现在直接固定在150HZ档）。
三：调整方法
1．基准调节，即起始电流设定，微调MIN电位器，顺时针零点降低，逆时针零点提高。
２．增益调整，可用于电磁阀的灵敏度，就是指比例阀的最大工作电流（最大压力或流量值）对应指令输入信号的最大值。具体微调MAX电位器，顺时针增益提高，逆时针增益降低。
３．斜坡时间调整，内部斜坡发生器将输入的阶越信号转换成缓慢增加的输出信号（电磁铁电流），电流的上升和下降时间由电位T↓和T↑整定，输出信号从0增大到100%变化的最长时间5S。
Fmin和Pmin调节 Fmax和Pmax调节
顺时针最小值变小； 顺时针最大值变大；
逆时针最小值变大。 逆时针最大值变小。
T↑ 调节 T↓ 调节
顺时针上升变慢； 顺时针下降变慢；
逆时针上升变快。 逆时针下降变快。
四：特别说明
放大器工作环境应有通风散热装置,以提高其使用寿命及稳定在最佳工作状态！
