一：产品参数

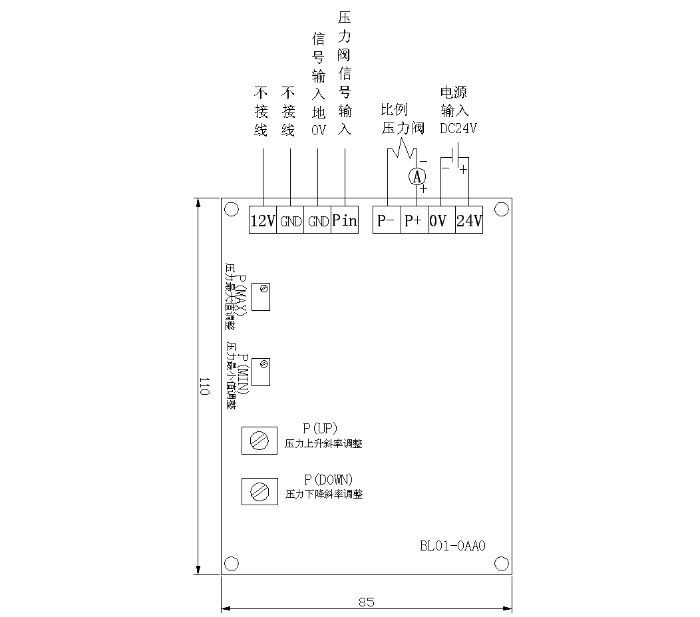

二：产品接线图
1．外部指令输入信号0~10VDC加到pin端,信号输入地接0V端， P+,P-端输出脉宽调制电流信号驱动比例压力阀线圈。
2．工作电源24V(DC)端子接入DC24V。
3．在调整压力时强烈建议使用选择1A的直流电流表（1A /DC），以作为调整的依据。
4．控制信号输入直接由控制器（PLC）输出0—10VDC的模拟量到比例板上做控制。
三：调整方法
1: Pmin 最小值调节
当控制信号输出为0V时，调整至所需的压力值，即通常所说的底压力值。（顺时针调整，输出增加）
2: Pmax 最大值调节
当控制信号输出为10V时，调整至所需的压力值。（顺时针调整，输出增加）
3: UP 上升斜率调节
顺时针调整，上升时间短，反应速度快。
逆时针调整，上升时间长，反应速度慢。
4：DOWN 下降斜率调节
顺时针调整，下降时间短，反应速度快。
逆时针调整，下降时间长，反应速度慢。
四：特别说明
放大器工作环境应有通风散热装置,以提高其使用寿命及稳定在最佳工作状态！
