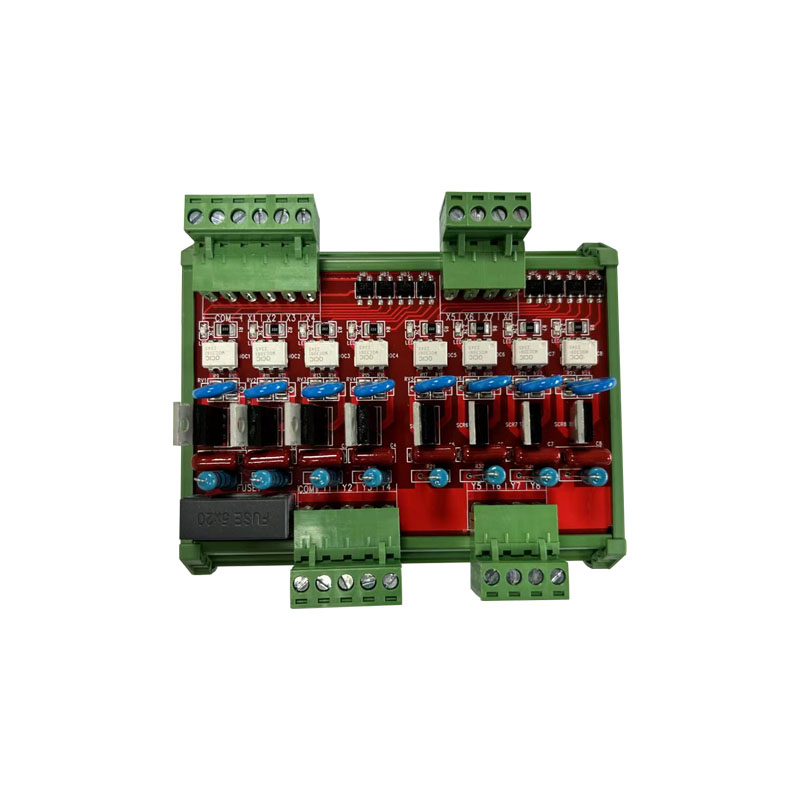

8路可控硅输出放大板（KK08-0AA0）
一：产品参数
型号
名称 | KKO8-0AA0 |
8路24VDC输入或者0VDC输入/220VAC输出 | |
功能模型 | 直流输入/交流输出 |
供电电源 | 信号输入端24VDC/0VDC供电，信号输出端220VAC供电 |
交流峰值电流输出 | 10A |
交流额定电流输出 | ≤8A |
控制信号输入 | 24VDC（PNP）/0VDC(NPN) |
放大信号输出 | 220V AC |
放大信号输出数量 | 8路 |
工作温度 | 0--70℃ |
接线端子是否拔插 | 是 |
三防处理 | 无 |
安装方式 | 可以直接安装在标准的35mm导轨上 |
外形尺寸(长*宽*高) | 148*105*38mm |
二：产品接线图
8路KK08-0AA0(PNP)接线图

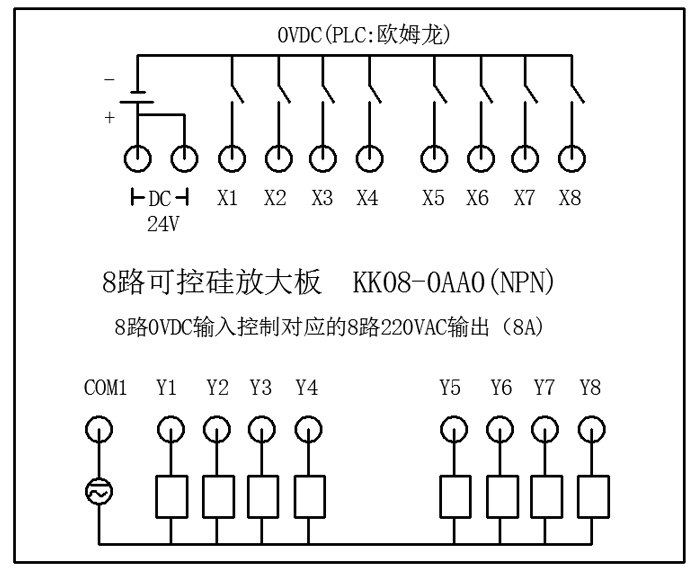

8路KK08-0AA0（NPN）接线图
三：功能描述
PLC广泛应用于液压机械，在连接电磁阀时，通常的做法是用继电器转接。由于继电器的触点是机械式的，存在切换时间长，机械触点寿命短（通常为100万次）的致命缺陷，特别是不能满足频繁快速通断的要求。
KK08-0AA0可控硅输出放大板可以将0.3A、0.5A或0.75A晶体管输出转换为交流8A 220VAC输出，直接连接AC220V的电磁阀。具有没有机械触点，寿命长，切换快等特点；可控硅输出放大板上有一排输入信号指示灯，当有24VDC信号输入时指示灯亮。
四：特别说明
KK08-0AA0可控硅输出放大板,如果输入信号是24VDC（PNP）输入的那么在公共端DC处接0V；如果输入信号是0VDC(NPN) 输入的那么在公共端DC处接24V。
